Modbus协议精讲：从报文、寄存器到现场排故，一篇讲透
2026-6-5新闻
真正到现场才发现，问题往往不是“会不会读”，而是：
地址到底从0开始还是从1开始？
40001和0号寄存器是什么关系？
功能码03和04该用哪个？
RTU里的CRC为什么总是不对？
RS-485接线没错，为什么通讯还是不稳定？
32位浮点数读出来为什么数值乱跳？
Modbus TCP能连上，为什么数据一直超时？
这篇文章就从现场应用角度，把Modbus讲透一点。
1. Modbus到底是什么？
Modbus是一种应用层工业通讯协议，最早由Modicon（现施耐德电气）在PLC场景中使用，后来逐渐成为工业现场最常见的开放协议之一。
你可以把它理解成一套“问答规则”：一端发起请求，另一端按照约定返回数据。例如：
上位机问电表：当前A相电压是多少？
PLC问变频器：现在运行频率是多少？
HMI问温控器：当前温度和设定温度是多少？
网关问多台仪表：把电流、电压、功率、电能都读上来。
在Modbus RTU里，常见说法是主站(Master)和从站(Slave)。主站发起请求，从站被动响应。在Modbus TCP里，现在也常说客户端(Client)和服务器(Server)。本质仍然是：一个请求，对应一个响应。
一句话记住：Modbus不是电缆，也不是接口，它是数据通讯协议。
RS-485、RS-232、以太网是通讯承载方式；Modbus RTU、Modbus ASCII、Modbus TCP才是协议形式。现场最常见的是Modbus RTU和Modbus TCP。

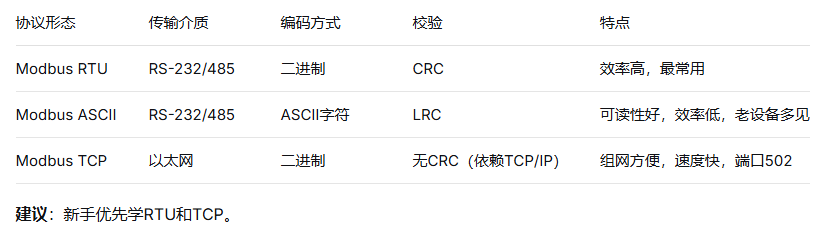

2. Modbus RTU、ASCII、TCP有什么区别？
3. 先理解主从关系：谁问，谁答
Modbus的基本逻辑很简单：
主站发请求。
从站检查地址、功能码和数据。
从站返回正常响应或异常响应。
主站继续读下一个点位。
在RTU总线上，同一时刻只能有一个主站主动发问。从站不能自己突然发数据，必须等主站来问。
这一点很关键：有些人以为“仪表有数据就会主动发给PLC”，这通常不是Modbus RTU的工作方式。PLC要按照轮询周期，一台一台读，一段一段读。
现场设计时要考虑：
总线上有多少台设备？
每台设备读多少个寄存器？
波特率是多少？
轮询周期要求多快？
超时和重试次数怎么设？
如果一条RS-485总线上挂了很多设备，还频繁读取大量寄存器，通讯变慢是正常的。

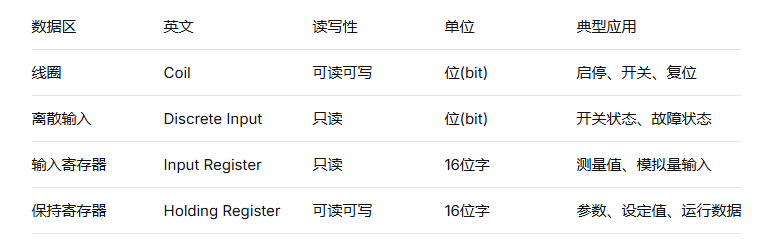

4. Modbus的数据模型：四类对象要分清
Modbus不是直接说“我要读温度”，而是说“我要读某个地址上的某类数据”。
现场最常用的是保持寄存器和输入寄存器。
比如电表说明书里写：
电压：Holding Register 40001
电流：Holding Register 40003
功率：Input Register 30021
设备地址：Holding Register 40010
注意：不能只看数字，还要看它属于哪一类数据区，因为不同数据区对应不同功能码。
5. 功能码：Modbus的“动作指令”

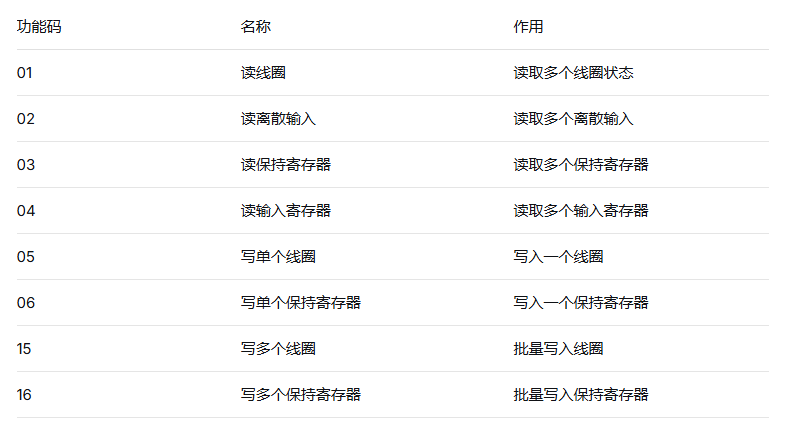

功能码决定主站要做什么。常用功能码如下：
现场示例：
读取变频器运行频率 → 大概率用03或04
写入变频器频率给定 → 常见用06或16
读取设备运行状态 → 看说明书，可能是01、02、03或04
控制继电器模块某一路输出 → 可能用05或15
功能码不能凭感觉选，必须看设备通讯手册。
有些设备把测量值放在输入寄存器，只能用04读；有些设备把同样的数据放在保持寄存器，用03读。你用错功能码，设备可能直接返回异常，或者根本不响应。
6. 寄存器地址：最容易踩坑的地方
Modbus现场最常见的问题，不是接线，而是地址。
你会看到几种写法：
40001
400001
0000H
地址0
地址1
Holding Register 1
这些写法可能指向同一个寄存器，也可能不是。
关键是要分清“逻辑编号”和“协议地址”。
很多手册里的40001是一种人工可读的寄存器编号，表示保持寄存器区的第一个寄存器。但真正放进Modbus报文里的起始地址，经常是0。
也就是说：
手册写40001，软件里可能要填0。
手册写40002，软件里可能要填1。
有些国产设备手册写地址1，软件里也要填1。
有些工具软件会自动处理40001前缀，有些不会。
排查地址问题最实用的方法：
先用调试工具读一个确定会变化的寄存器，分别试0基地址和1基地址，看哪个能读到合理值。不要一次读一大片，也不要一开始就读复杂浮点数。先读设备地址、波特率、状态字、版本号这类简单数据，更容易定位。
7. 报文结构：RTU和TCP怎么长
理解报文，不是为了手算每一帧，而是为了排故时知道问题卡在哪里。
Modbus RTU 请求示例
假设主站要读取1号从站，从地址0开始的2个保持寄存器，报文如下：
01 03 00 00 00 02 C4 0B
含义：
01：从站地址
03：功能码，读保持寄存器
00 00：起始地址（协议地址0）
00 02：读取数量，2个寄存器
C4 0B：CRC16校验，低字节在前
如果从站正常响应，可能返回：
01 03 04 00 FA 13 88 D7 54
含义：
01：从站地址
03：功能码
04：后面数据字节数，4个字节
00 FA：第1个寄存器，十进制250
13 88：第2个寄存器，十进制5000
D7 54：CRC16校验
RTU报文里最容易错的是：CRC、地址、波特率、校验位和字节顺序。
Modbus TCP 请求结构
Modbus TCP前面多了MBAP报文头（7字节），后面接PDU。
MBAP包含：
Transaction Identifier（事务标识，2字节）：匹配请求与响应
Protocol Identifier（协议标识，2字节）：Modbus固定为0
Length（长度，2字节）：后续字节数
Unit Identifier（单元标识，1字节）：常用于网关转发到串口从站
TCP里没有RTU末尾的CRC字段，因为TCP/IP本身具有校验机制。
8. 数据类型：16位只是起点
Modbus寄存器本质上是16位。但现场数据并不总是16位整数。很多设备会把更复杂的数据拆到多个寄存器里：
16位无符号整数
16位有符号整数
32位整数
32位浮点数
64位双精度或累计量
带倍率的整数
常见坑点1：倍率
例如电表手册写“电压在40001，数据类型UINT16，倍率0.1”。那么读到2301，实际值就是230.1V。
常见坑点2：32位浮点数字节序
Modbus本身规定寄存器内高字节在前，但多个寄存器组成32位数据时，不同厂家对“字顺序”的处理可能不同：
AB CD：标准（高字在前）
CD AB：低字在前
BA DC：字节交换
DC BA：字和字节都交换
遇到浮点数不对时，先看手册里的数据类型、倍率、字节序、字顺序，不要马上怀疑协议。
9. 典型使用场景
电力仪表和能耗采集
智能电表、多功能仪表、温湿度采集器，很多支持Modbus RTU或TCP。上位机、网关或PLC可以读取电压、电流、功率、电能等数据。
变频器和软启动器
PLC通过Modbus读取变频器状态、故障代码、输出频率、电流，写入启停命令和频率给定。注意：变频器通讯控制通常还要配合参数设置，例如命令源、频率源、通讯地址、波特率、校验位、超时保护，必须设置一致。
温控器、流量计、压力变送器
仪表类设备常用Modbus上传测量值，也允许写入设定值、报警阈值、控制参数。这类设备点位不多，但地址表往往写得很细，调试时按手册逐项核对。
PLC、HMI、SCADA和网关
HMI通过Modbus读写PLC数据；SCADA通过Modbus TCP采集多个控制器或网关数据；串口服务器和协议网关可以把Modbus RTU转换成Modbus TCP。
注意：网关不是万能翻译器。它解决的是通讯承载和转发问题，不会自动理解每个设备寄存器含义。点表仍然要自己整理清楚。
10. 现场接线和参数设置
Modbus RTU (RS-485) 排查清单
A/B线是否接反
每台从站地址是否唯一
波特率是否一致（常见：9600、19200、115200）
数据位（通常8）、停止位（1或2）、校验位（无、奇、偶）是否一致
总线末端是否需要终端电阻（通常120Ω）
屏蔽层和接地是否合理
分支线是否过长（建议总线型拓扑）
电源和通讯线是否受到强干扰
建议：RS-485采用总线型布线，避免星型乱分支。线长较长、设备较多、干扰较强时，终端电阻、屏蔽、接地和隔离变得很重要。
Modbus TCP 排查清单
IP地址是否在同一网段
端口502是否开放（可用telnet IP 502测试）
设备是否允许多个客户端同时连接
Unit ID是否需要填写（RTU转TCP网关场景）
网关映射关系是否正确
交换机、网线、环网、防火墙是否正常
有些设备TCP能ping通，不代表Modbus一定能读通。ping只是网络层通，Modbus还要看端口、连接数、功能码、地址和权限。
11. 排故清单：从简单到复杂
遇到Modbus通讯不通，按下面顺序排查。
第一步：物理层
RTU：接线、电源、A/B、屏蔽、终端电阻
TCP：网线、IP、网关、端口、交换机
第二步：通讯参数
从站地址
波特率、数据位、校验位、停止位
TCP端口和Unit ID
第三步：协议层
功能码是否正确
起始地址是否正确（注意0/1偏移）
读取数量是否超范围
寄存器区是否选对（线圈/输入/保持）
是否需要写入权限或通讯使能
第四步：数据解析
有无倍率
有无符号数
32位/64位数据的字顺序
单位是否一致
状态字是否需要按位解析
排故好习惯：不要一开始就上PLC程序。先用Modbus调试工具（如ModScan、ModPoll、QModMaster）直接读设备。工具读通了，再看PLC或上位机配置。工具也读不通，优先查接线、参数、地址表和设备手册。
12. 做项目时，点表要这样整理

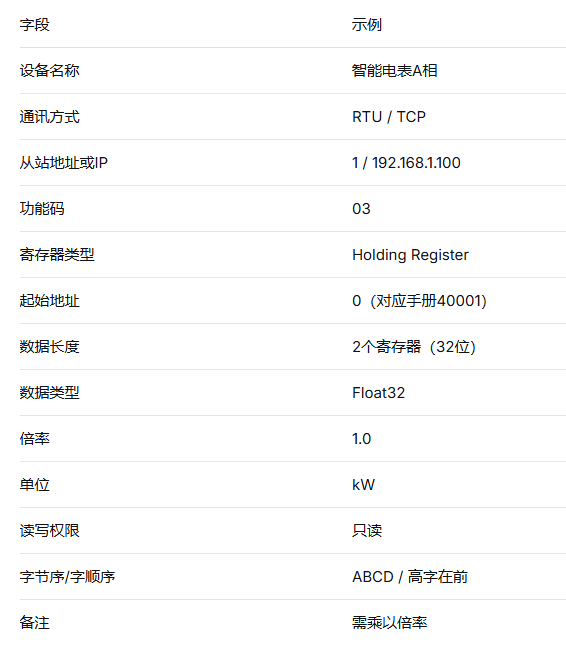

Modbus项目最怕点表混乱。建议每个项目至少整理以下字段：
点表不是文档形式主义。它会直接影响PLC程序、HMI画面、SCADA变量、数据库字段和后期维护。现场很多通讯问题，最后不是协议不会，而是点表没整理清楚。
13. Modbus的优点和局限
优点
局限
结论：Modbus适合采集、监控、参数设置、低速控制，不适合当成所有工业网络的万能方案。如果是高实时性运动控制、复杂设备互联、大规模数据建模、安全认证和跨系统集成，应考虑Profinet、EtherNet/IP、EtherCAT、OPC UA、MQTT或厂家专用协议。
