伺服电机不会接?接线+参数+报警速查，一篇直接上岗
2026-3-13新闻
现在工控现场，伺服已经全面替代普通电机，机床、机械手、包装机、模切机、移栽机……
不会伺服，基本等于 “半套电气技能”。但很多工友一碰到伺服就慌：线多、端子密、报警看不懂、一跑就震、就丢步。
今天这篇，不讲废话、不搞虚理论，只讲：怎么接线、怎么设参数、怎么排查报警，三菱、松下、台达、汇川、禾川 通用思路，看完就能上手。
一、先搞懂：伺服系统就 4 部分
再复杂的伺服，拆开来只有 4 样：
伺服驱动器、伺服电机、编码器线、电源线 + 控制线
记住一句话：强电走动力，弱电走控制，编码器单独走，绝不混一起。

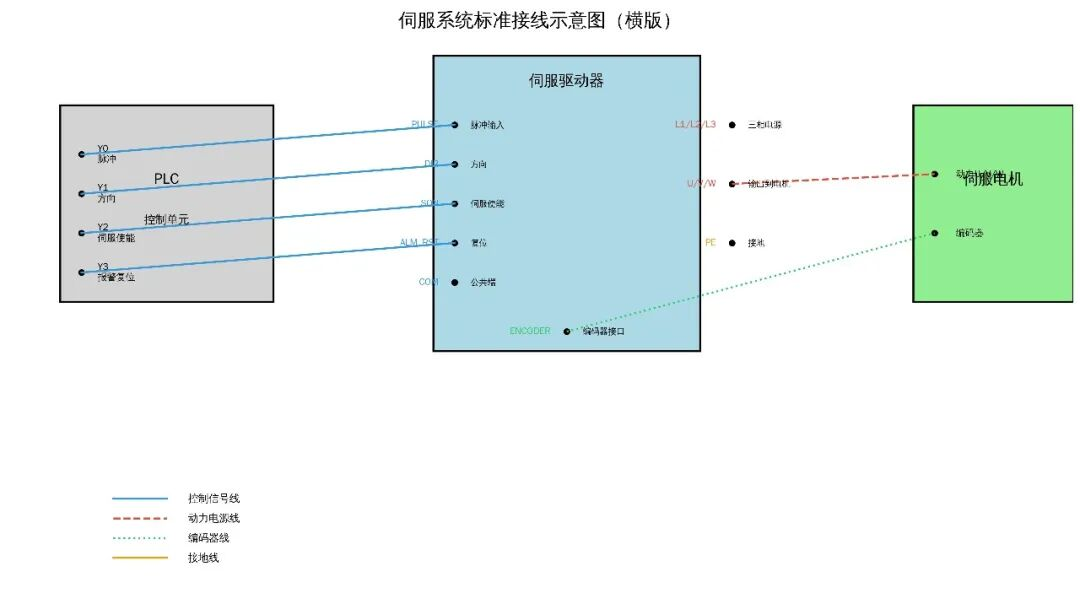

二、伺服标准接线（全网最通用，照着接不炸机）
1. 强电部分（动力电）
L1、L2、L3
→ 接三相 380V（小功率也有单 220V）
U、V、W
→ 接伺服电机三相线
接地 PE
→ 必须接，不接干扰大、易报警
⚠️ 重点：
U/V/W 可以随便接，方向反了就调换任意两相，
绝对不会烧驱动器！
2. 控制部分（最常用的 6 根线）
所有品牌伺服，最核心就这 6 个端子：
SON / SRV
→ 伺服使能（ON = 伺服上电夹紧）
STOP / ALM-R
→ 报警复位
P-OT / N-OT
→ 正 / 负限位（常闭）
COM
→ 公共端（一般接 0V）
控制逻辑通用：
低电平有效
：COM 接 24V+，信号接 0V
高电平有效
：COM 接 0V，信号接 24V+
现场 90% 接法：COM = 24V+，输入信号 = 0V 有效
3. 编码器线（千万不能带电拔插）
只负责：传位置、速度信号。必须屏蔽线，必须单独走线，远离动力线。绝对不能带电插拔，一拔就烧编码器
三、伺服控制模式：3 种，选不对就抖
1. 位置模式（最常用）
走脉冲方向
PLC 发脉冲，伺服走距离
适用：定位、裁切、移栽、机械手
2. 速度模式
给模拟量 0–10V 调速
适用：收卷、放卷、同步
3. 力矩模式
控制力度
适用：张力控制、绕线机
90% 的设备 = 位置模式（脉冲控制）
四、新手必设的 5 个参数（设完就能转）
不管什么品牌，这 5 个设对，基本就成了：
控制模式：位置模式 / 脉冲模式
电子齿轮比：决定 1 个脉冲走多少距离
加速时间：100–300ms（别太小，会震）
减速时间：100–300ms
惯量比 / 刚性：默认先低，不抖再慢慢调高
五、伺服 8 大高频报警（现场直接对照修）
1. 过载报警（ALM / OLC）
电机堵转、负载太大；轴承坏、机械卡死；刚性太高、参数太猛。
2. 过压报警（OVC）
减速太快；刹车电阻没接 / 坏了；电网电压高。
3. 欠压报警（LVC）
电源缺相；接线松动；瞬间掉电。
4. 过载电流 / 过流（OC）
电机线短路；驱动器模块损坏；一上电就报，基本是硬件坏。
5. 位置偏差过大（ERR / POS）
负载太大带不动；脉冲丢失；刚性太低，跟不上。
6. 编码器故障（ENC / EG）
编码器线断、干扰；带电插拔烧坏；电机线与编码器线走一起。
7. 限位报警（LT / P-OT）
限位开关坏；线松；行程撞限位。
8. 伺服未使能（SON）
SON 信号没给；PLC 没输出；接线错误。
六、新手最容易犯的 5 个错
带电插拔编码器线
→ 一拔一个坏
电机线和编码器线捆一起走
→ 干扰大、乱报警
刚性调太高
→ 电机尖叫、发抖、啸叫
使能没接
→ 怎么发命令都不动
接地不接
→ 偶尔正常偶尔乱跳
七、结尾
伺服看着复杂，其实接线固定、参数固定、报警固定。把这篇收藏好，现场遇到伺服，看接线→看参数→看报警，三步基本都能解决。
