有源信号 vs 无源信号，一眼分清、接线不炸通道
2026-3-13新闻
在现场，4～20mA 是最基础、也最容易翻车的信号。
明明接线看着对、仪表也通电，PLC 就是采不到数，甚至烧模块、烧安全栅——90% 都是栽在有源、无源没搞明白。
“都是两根线，都是 4-20mA，到底怎么分？”
谁供电呢
谁供电，谁就是老大。判断有源无源，不看线多少，不看仪表大小，只看一件事：信号回路的电，是谁提供的？
1. 有源信号 —— 自己有电，自己输出。
仪表自带供电回路，自己就能发出 4-20mA。信号是主动推出来的，不需要 PLC/模块给它供电。你把万用表直接怼信号端子，就能量出电流。
特点：独立供电、信号独立、不怕远距离、抗干扰强。
常见于：四线制变送器、部分分析仪、带显示的独立仪表。
2. 无源信号 —— 自己没电，靠别人“喂电”
仪表内部没有电源，相当于一个可变电阻。必须靠 PLC、DCS、安全栅 给它供 24V，它才会随测量值改变电流。不外接电源，你怎么量都是 0。
特点：二线制最多、布线简单、省钱、现场最常用。
常见于：压力变送器、差压变送器、液位变送器、温度变送器。

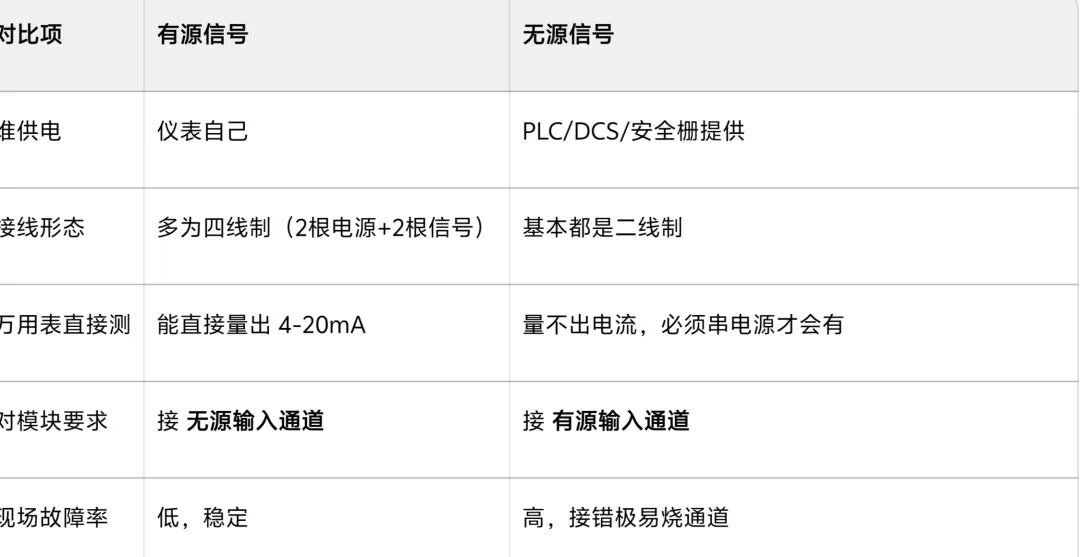

一张表看懂，有源 vs 无源
关键
怎么接才不会错？现场黄金法则，记死这条：
有源信号 → 无源通道
无源信号 → 有源通道
反接 = 电源对冲 = 烧模块 / 烧仪表 / 烧安全栅。
1. 有源信号怎么接？
仪表单独供 24V → 信号+、信号- 直接进 PLC 无源端子。千万不要再给信号端加电！
2. 无源信号怎么接？
PLC 有源端子+ → 仪表+ → 仪表- → PLC 有源端子-。不用额外给仪表供电，供电已经在回路里了。
不要混淆
二线制、三线制、四线制。很多人把线制和有源无源混在一起，其实逻辑非常简单：
二线制 = 一定是无源
电源+信号共用两根线，最标准、最常见。
三线制 = 半有源
电源单独一根，信号两根，现场很少见。
四线制 = 一定是有源
电源两根，信号两根，完全分开，高精度、大功率仪表专用。
