中间继电器：电路里的“信号兵”和“多面手”
大家好，今天我们来聊一个在电气控制系统中非常常见、但很多人叫不出名字的小元件——中间继电器。
别看它名字里带“中间”二字，就觉得它只是个配角。实际上，它在电路里既能传递信号，又能“以一控多”，还能“以小博大”，是个不折不扣的多面手。
概 念
中间继电器通常用来传递信号和同时控制多个电路，也可用来直接控制小容量电动机或其他电气执行元件。
你可以把中间继电器想象成一个快递分拣员：
你（一个小电流开关）给他一个很轻的“指令”（比如按一下按钮）；
他收到指令后，用力气去推动多个“大门”（多个电路的通断）；
这样，你不需要自己去推那些沉重的大门，轻轻松松就能控制很多设备。
简单总结： 中间继电器就是用小电流去控制大电流、用一个信号去控制多个电路的“转换帮手”。

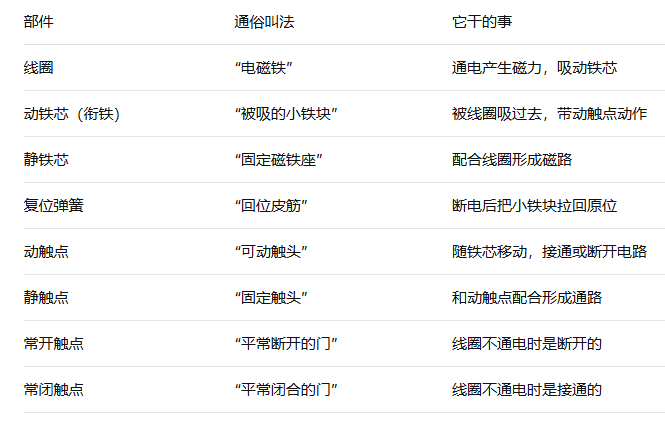

结 构
我们用大白话把结构部分翻译一下：
一句话记住： 线圈是“司令”，铁芯是“士兵”，触点是“城门”，弹簧是“回拉绳”。

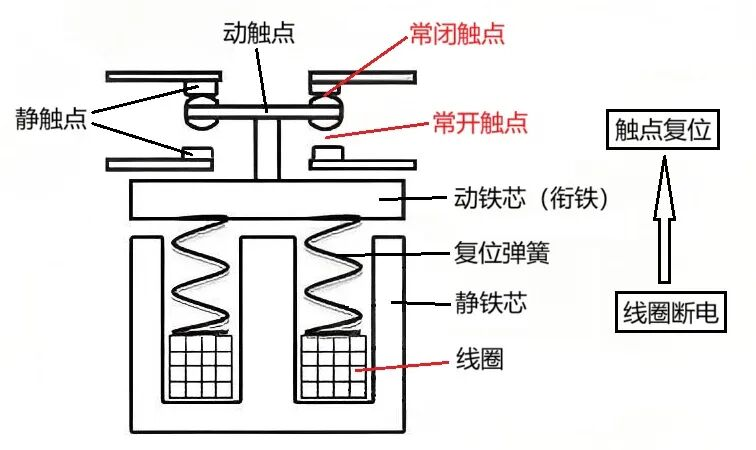

工 作 原 理
线圈通电，动铁芯在电磁力作用下吸合，带动动触点动作，使常闭触点断开，常开触点闭合；线圈通电，在弹簧作用下动铁芯复位，常开触点断开，常闭触点闭合。
工作过程非常简单，只有两步：
线圈通电 → 产生磁力 → 吸动铁芯 → 铁芯带动触点 → 常闭触点断开（原来通的路断了）、常开触点闭合（原来断的路通了）。
线圈断电 → 磁力消失 → 弹簧把铁芯拉回原位 → 触点恢复原状 → 常闭触点重新闭合，常开触点重新断开。
举个生活中的例子：
就像地铁的闸机门——
你刷卡（相当于线圈通电），闸机门打开（常开触点闭合）让你通过；
过一会儿门自动关上（常闭触点恢复）。
只不过继电器的动作极快，一眨眼就完成了。
1️⃣ 信号转换（常开 ↔ 常闭）
有时你手里的信号是“启动时才通电”，但设备需要“启动时才断电”，怎么办？
中间继电器可以把常开信号转成常闭信号，反过来也行。
大白话： 像翻译官，把“是”翻成“不是”。
2️⃣ 增加容量（小电流控制大电流）
一个PLC的输出口只能承受几十毫安，但你要控制一个1A的接触器线圈。
中间继电器当“保镖”：小电流触发继电器，继电器用它的触点去控制大电流负载。
大白话： 小孩按不动大开关，让大人帮忙按。
3️⃣ 信号中继（远距离传输不衰减）
传感器离控制器几十米远，直接接线电压会掉。
在中间加一个继电器：传感器触发继电器，继电器再把干净的信号传给控制器。
大白话： 像接力赛，中间跑一段，保证信号不累趴。
4️⃣ 信号隔离（保护贵重元件）
变频器、PLC的输入端很“娇气”，怕外面的电压尖峰。
中间继电器把外部电路和内部电路“隔开”，外面打雷下雨也伤不到核心。
大白话： 给精密设备穿一件“绝缘防护服”。
5️⃣ 增加触点（一个信号控制多路设备）
你只有一个“启动”信号，但想同时亮红灯、启动电机、响警铃、亮绿灯。
用一个中间继电器，它有2~8对触点，一接通就同时控制多路。
大白话： 一个司令下令，八个兵同时行动。
功 能
中间继电器的作用有信号转换（常开和常闭转换）、增加容量（小电流控制大电流）、信号中继（小电压开关信号远距离传输）、信号隔离（PLC或者变频器开关量输入隔离）、以及增加触点（一个信号控制多路设备，联动控制）等。

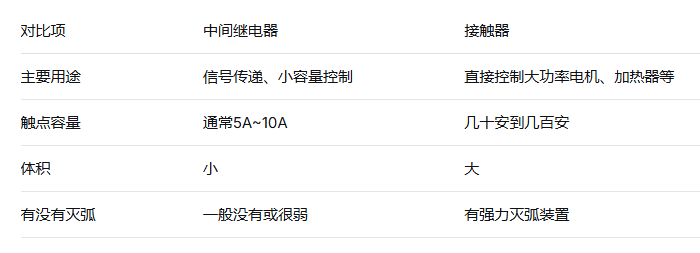

一句话区分： 继电器是“指挥官”，接触器是“大力士”。不过小功率电机（几十瓦）直接用继电器也没问题。
总 结
线圈通电吸铁芯，常开常闭变个身。
小控大多控路，信号隔离全能手。
希望这篇文章帮你把中间继电器从“听说过但不懂”变成了“懂它、会用、能说给别人听”。下次看到电路板上那个小方块，你就可以自信地说：哦，这就是那个会变魔术的中间继电器！
